Hay muchas formas de refrigerar la máquina de hielo, las siguientes son las más utilizadas:
Refrigeración por gasificación de líquidos; refrigeración por expansión de gas; refrigeración por tubo de vórtice; refrigeración termoeléctrica;
Entre ellos, la refrigeración por vaporización de líquidos es la más utilizada. Utiliza el efecto de absorción de calor de la vaporización de líquidos para lograr la refrigeración. La refrigeración por compresión de vapor, absorción, inyección de vapor y adsorción son todas ellas refrigeración por vaporización de líquidos.
La refrigeración por compresión de vapor pertenece a la refrigeración por cambio de fase, que utiliza el efecto de absorción de calor cuando el refrigerante cambia de líquido a gas para obtener energía fría. Se compone de cuatro partes: compresor, condensador, mecanismo de regulación y evaporador. Están conectados a su vez por tuberías para formar un sistema cerrado.
Componentes principales y accesorios de la máquina de hacer hielo.

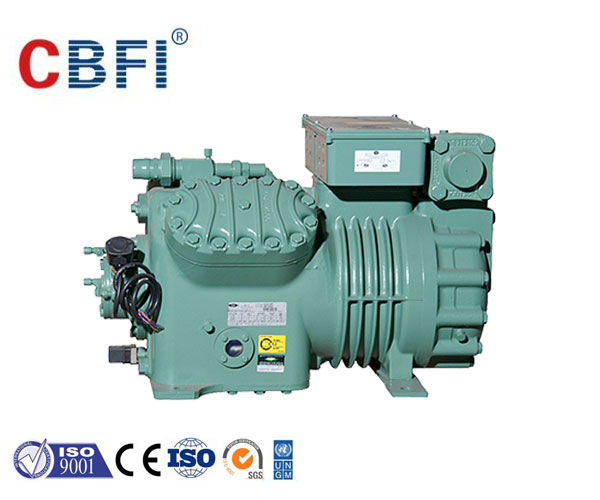

1. Compresor de la máquina fabricadora de hielo: El compresor se divide en tres estructuras: abierto, semiabierto y cerrado. La función del compresor es aspirar refrigerante a baja temperatura desde el lado del evaporador y transformarlo en vapor refrigerante a alta presión y alta temperatura después de la compresión. Enviado al condensador.
2. Condensador de máquina comercial para hacer hielo: El condensador es un dispositivo de intercambio de calor que transfiere la capacidad de refrigeración del evaporador en el sistema de refrigeración junto con el trabajo del indicador de compresión del compresor al medio ambiental (agua de refrigeración o aire). De acuerdo con el método de enfriamiento, el condensador se puede dividir en enfriado por aire, enfriado por agua y evaporativo.
3. Evaporador de máquina de fabricación de hielo industrial: el evaporador significa que el líquido refrigerante hierve y absorbe el calor del medio enfriado (aire o agua) a una temperatura más baja para lograr el propósito de refrigeración.
4. Válvula solenoide: la válvula solenoide es un tipo de válvula de corte que se abre automáticamente bajo control eléctrico. Por lo general, se instala en la tubería del sistema para encender y apagar automáticamente el actuador del regulador de dos posiciones de la tubería del sistema de refrigeración. La electroválvula suele instalarse entre la válvula de expansión y el condensador. La ubicación debe ser lo más cercana posible a la válvula de expansión, ya que la válvula de expansión es solo un elemento de estrangulación y no puede cerrarse por sí misma, por lo que se debe usar una válvula solenoide para cortar la tubería de suministro de líquido.
5. Válvula de expansión térmica: una válvula de expansión térmica se usa comúnmente en equipos de refrigeración para ajustar el flujo de refrigerante. No es solo la válvula reguladora la que controla el suministro de líquido del evaporador, sino también la válvula reguladora del dispositivo de refrigeración. La válvula de expansión térmica utiliza el cambio en el sobrecalentamiento del refrigerante a la salida del evaporador para ajustar el suministro de líquido. La válvula de expansión térmica está conectada a la tubería de entrada de líquido del evaporador, y el bulbo sensor de temperatura se coloca en la tubería de salida (salida) del evaporador. Por lo general, se divide en: (1) válvula de expansión térmica equilibrada internamente según la diferencia en la estructura de la válvula de expansión térmica; (2) Válvula de expansión térmica balanceada externamente.
Válvula de expansión térmica equilibrada internamente: está compuesta por un bulbo sensor de temperatura, un tubo capilar, un asiento de válvula, un diafragma, una varilla eyectora, una aguja de válvula y un mecanismo de ajuste. Las válvulas de expansión térmica balanceadas internamente se usan generalmente en evaporadores pequeños.
Válvula de expansión térmica balanceada externamente: Válvula de expansión térmica balanceada externamente Para evaporadores con tuberías largas o gran resistencia, a menudo se utilizan válvulas de expansión térmica balanceada externamente. Para el evaporador del mismo tamaño, se puede usar una válvula de expansión balanceada internamente cuando se usa en un almacenamiento a alta temperatura, mientras que una válvula de expansión balanceada externamente se puede usar cuando se usa en un almacenamiento a baja temperatura.
6. Separador de aceite: generalmente se instala un separador de aceite entre el compresor y el condensador para separar el aceite de la máquina de refrigeración arrastrado en el vapor refrigerante. El dispositivo de retorno de aceite se utiliza para devolver el aceite de la máquina frigorífica al cárter del compresor; La estructura comúnmente utilizada del separador de aceite tiene dos tipos: tipo centrífugo y tipo de filtro.
7. Separador gas-líquido: separa el refrigerante gaseoso del refrigerante líquido para evitar que el compresor sufra un golpe de ariete líquido; almacene el líquido refrigerante en el ciclo de refrigeración y ajuste el suministro de líquido de acuerdo con el cambio de carga.
8. Acumulador: al configurar el acumulador, la capacidad de almacenamiento de líquido del acumulador se puede usar para equilibrar y estabilizar la circulación de refrigerante en el sistema, de modo que el dispositivo de refrigeración esté en funcionamiento normal. El acumulador generalmente se coloca en el condensador y entre los elementos de estrangulamiento, para que el refrigerante líquido en el condensador ingrese sin problemas al acumulador, la posición del acumulador debe ser más baja que el condensador.
9. Secador: Para garantizar la circulación normal del refrigerante, el sistema de refrigeración debe mantenerse limpio y seco. El filtro secador generalmente se instala antes del elemento de estrangulación. [Fuente de este artículo: número público de la enciclopedia de refrigeración], cuando el refrigerante líquido pasa primero después de que el filtro se seque, el fenómeno de obstrucción en el elemento de estrangulamiento se puede prevenir de manera efectiva.
10. Mirilla: se utiliza principalmente para indicar el estado del refrigerante en la tubería de líquido del dispositivo de refrigeración y el contenido de agua en el refrigerante. Por lo general, se marcan diferentes colores en la caja de la mirilla para indicar el contenido de agua del refrigerante en el sistema.
11. Relés de alta y baja presión: la presión de descarga del compresor es demasiado alta para desconectarse automáticamente, detener el funcionamiento del compresor, después de eliminar la causa de la alta presión, se requiere reinicio manual para arrancar el compresor (fallo más alarma); cuando la presión de succión se reduce para ajustar Cuando se establece el límite inferior, automáticamente desconectará y detendrá el compresor. Cuando la presión de succión suba al límite superior establecido, el compresor se energizará.
12. Relé de diferencia de presión de aceite: un interruptor eléctrico que utiliza la diferencia de presión de succión y descarga de la bomba de aceite lubricante como señal de control. Cuando la diferencia de presión es menor que el valor establecido, el compresor se detendrá y desempeñará un papel de protección.
13. Relé de temperatura: use la temperatura como señal de control para controlar la temperatura del almacenamiento en frío. El arranque y la parada del compresor se pueden controlar directamente controlando el encendido y apagado de la válvula solenoide de suministro de líquido; cuando una máquina tiene varios bancos, los relés de temperatura de cada banco se pueden conectar en paralelo para controlar el arranque y la parada automáticos del compresor.
14. Refrigerantes: Los refrigerantes, también conocidos como refrigerantes y refrigerantes, son sustancias intermedias que se utilizan para completar la conversión de energía en varios motores térmicos. Estas sustancias suelen utilizar transiciones de fase reversibles (como las transiciones de fase gas-líquido) para aumentar la potencia.
15. Aceite de refrigeración: La función del aceite de refrigeración es principalmente lubricar, sellar, enfriar y filtrar. En los compresores de varios cilindros, el aceite lubricante también se puede utilizar para controlar el mecanismo de descarga.
